Hướng dẫn sử dụng: Màn hình Hiển thị cấu trúc KĐT

Màn hình Hiển thị cấu trúc KĐT (Chủ đầu tư > Cấu hình KĐT > Hiển thị cấu trúc KĐT) cho phép xem trực quan toàn bộ cấu trúc phân cấp của Khu Đô Thị dưới dạng cây (tree), từ Khu Đô Thị xuống đến Mặt bằng & Cửa hàng, giúp nhanh chóng kiểm tra và đối chiếu số lượng đối tượng ở từng cấp. Các số được khoanh tròn trên ảnh chụp màn hình tương ứng với số thứ tự trong phần mô tả bên dưới.

1. Tổng quan giao diện chính

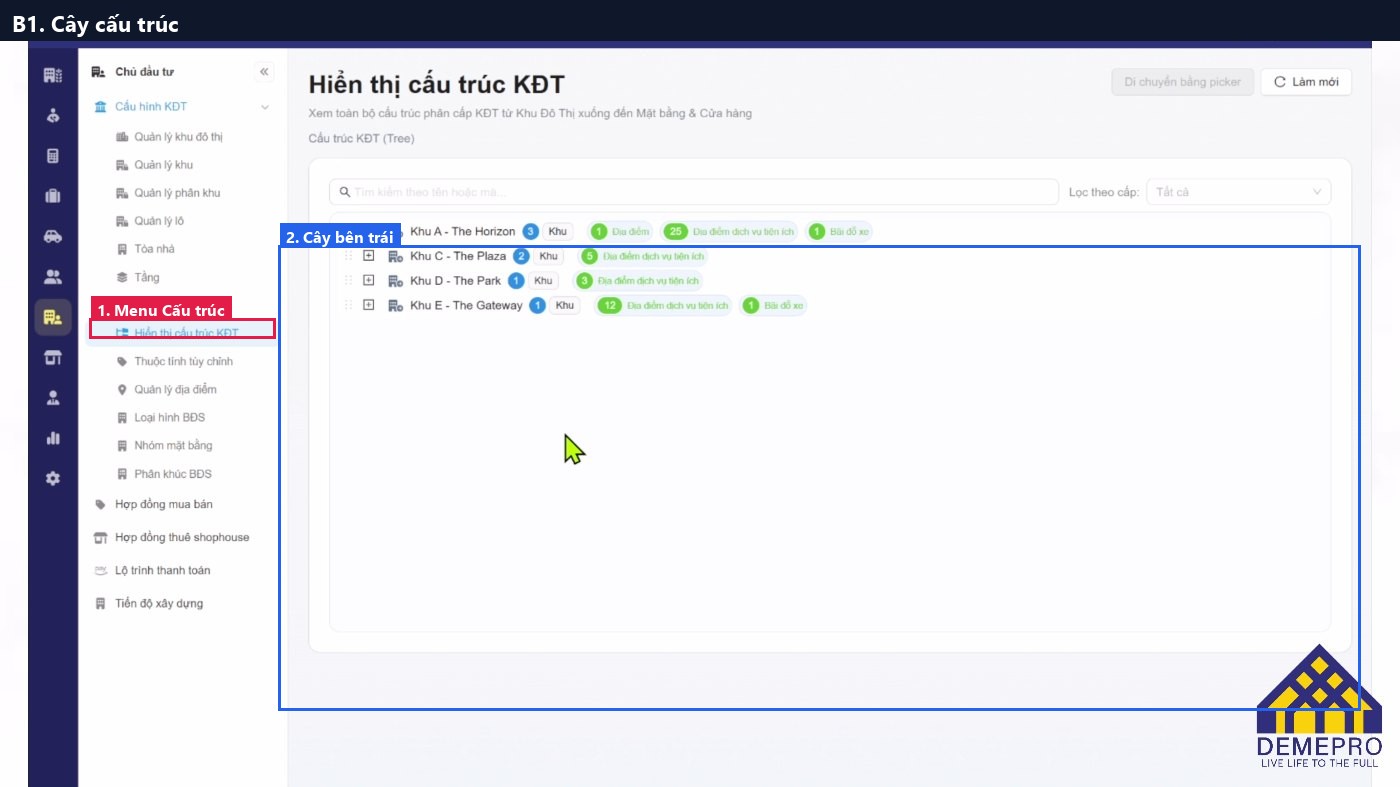

Trang hiển thị toàn bộ cấu trúc Khu Đô Thị dưới dạng cây, minh họa theo ví dụ Khu A - The Horizon.

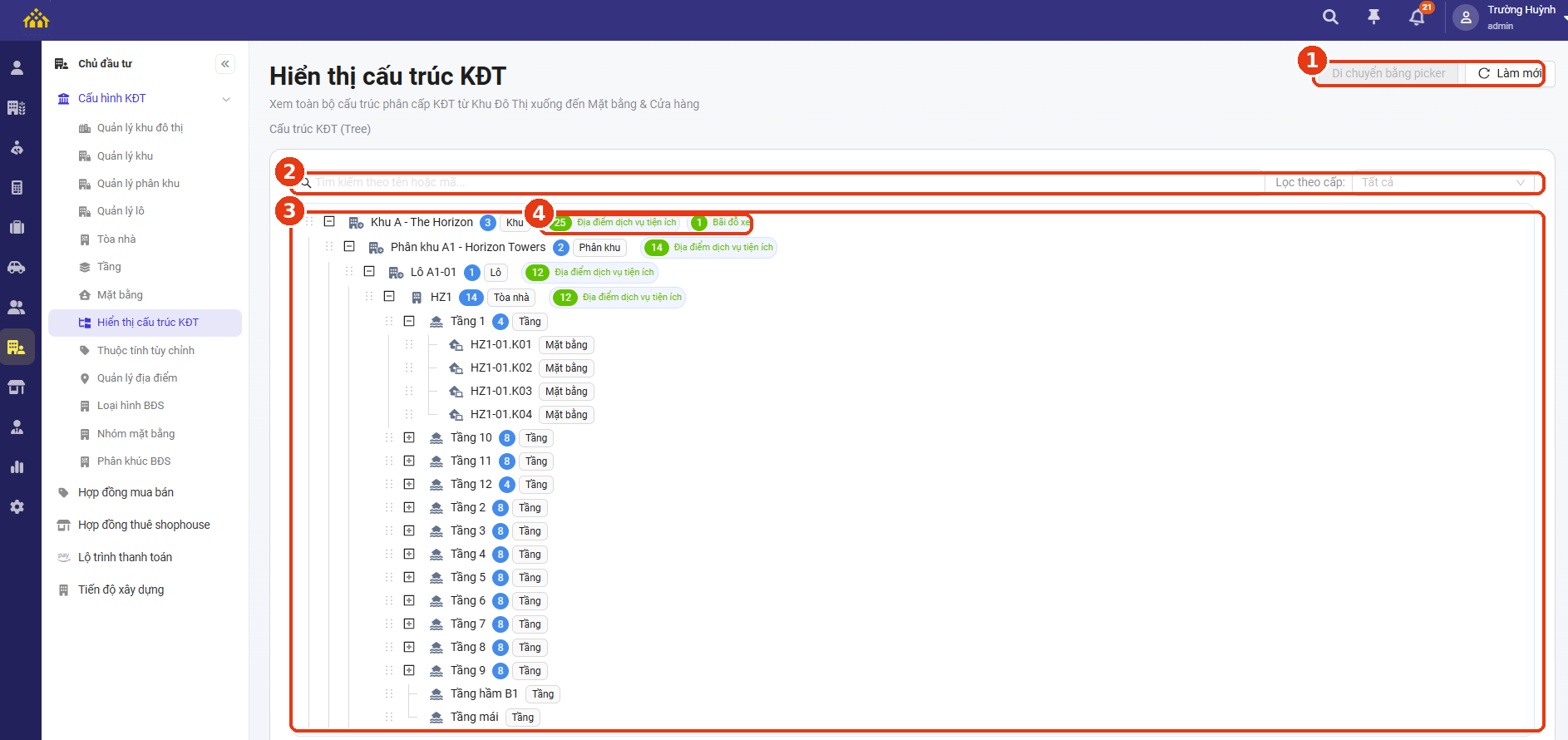

Màn hình Hiển thị cấu trúc KĐT (Tree)

① Nút Di chuyển bằng picker & Làm mới: Di chuyển bằng picker dùng để chuyển nhanh đến một node cụ thể trên cây; Làm mới để tải lại cấu trúc mới nhất.

② Ô tìm kiếm & Lọc theo cấp: tìm nhanh theo tên hoặc mã, kết hợp lọc hiển thị theo một cấp cụ thể trong cấu trúc (Khu, Phân khu, Lô, Tòa nhà, Tầng, Mặt bằng…).

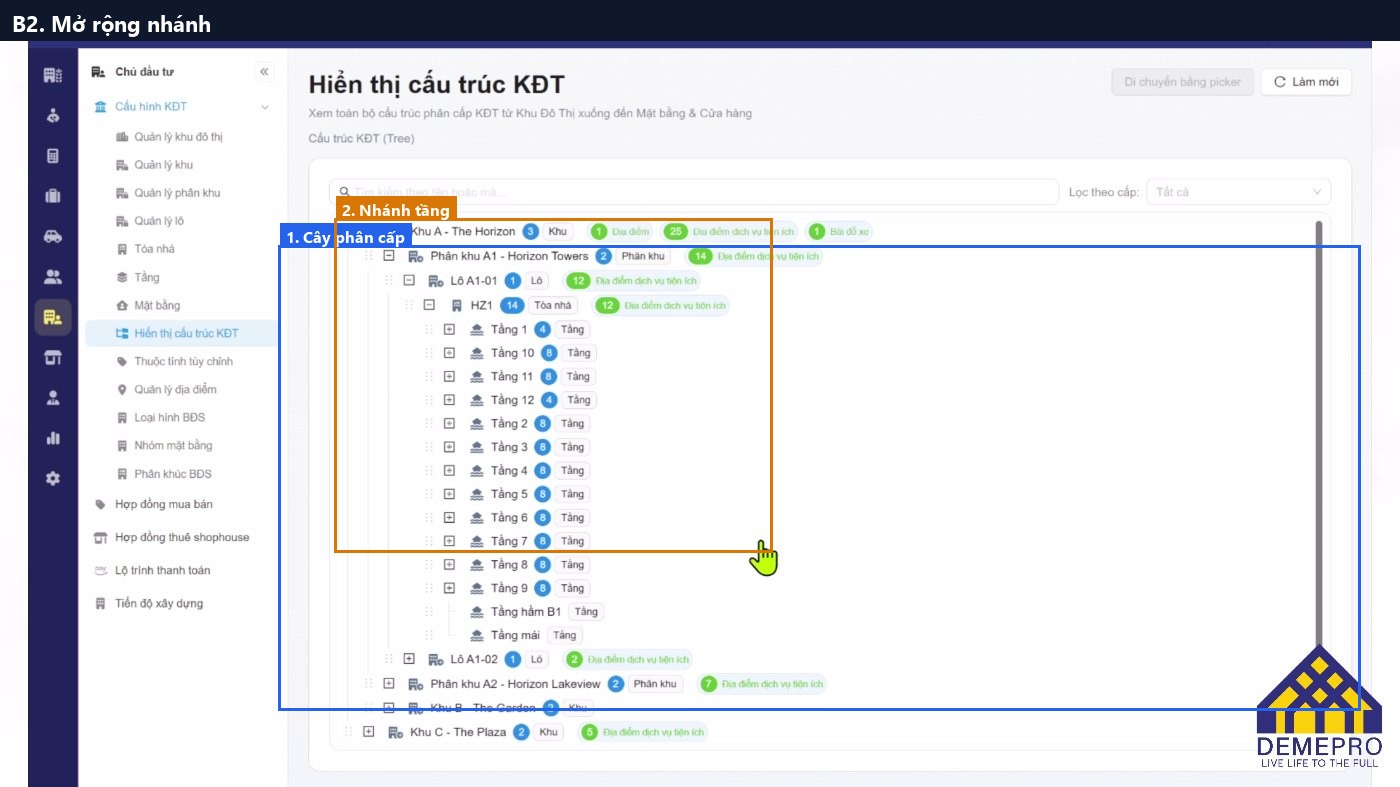

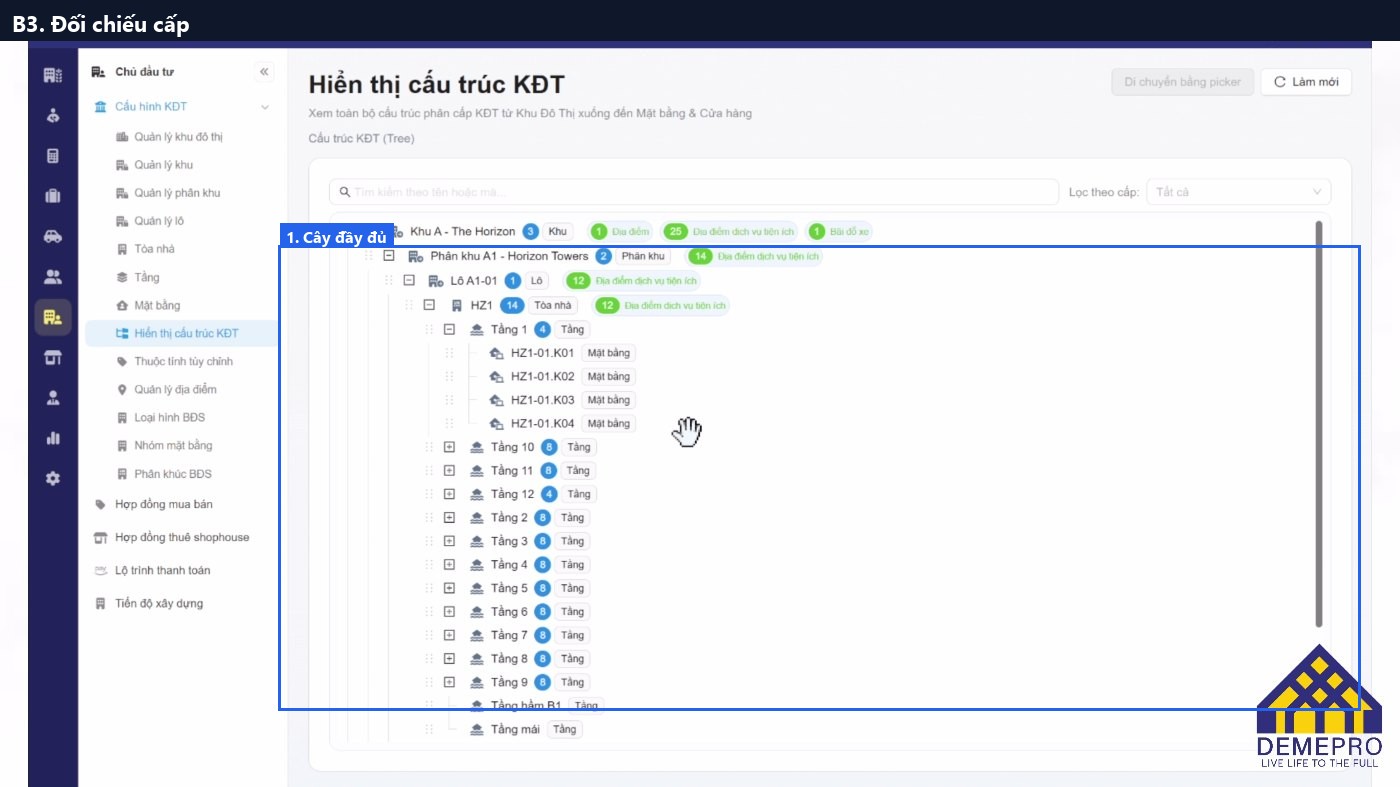

③ Cây cấu trúc KĐT: mỗi dòng là một node gồm biểu tượng loại đối tượng, tên, số lượng con trực tiếp (số trong vòng tròn xanh dương) và nhãn cấp (Khu, Phân khu, Lô, Tòa nhà, Tầng, Mặt bằng); nhấn dấu +/− ở đầu dòng để mở rộng hoặc thu gọn từng nhánh.

④ Nhãn tiện ích đi kèm: một số node còn hiển thị thêm số lượng Địa điểm dịch vụ tiện ích hoặc Bãi đỗ xe trực thuộc đối tượng đó (nhãn màu xanh lá).

Lưu ý: Cấu trúc cây phản ánh đúng thứ tự phân cấp Khu → Phân khu → Lô → Tòa nhà → Tầng → Mặt bằng đã cấu hình ở các màn hình quản lý tương ứng; đây là màn hình chỉ xem, không chỉnh sửa trực tiếp trên cây.
